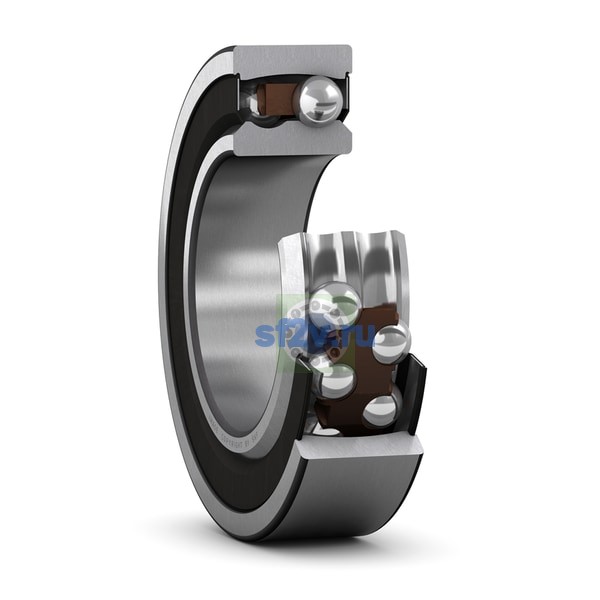

SKF

2302 E-2RS1TN9

Name: 2302 E-2RS1TN9
Brand: SKF

d Внутренний диаметр 15 мм

D Наружный диаметр 42 мм

B / T Высота / ширина 17 мм

КатегорияДругие шариковые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

36 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 15 mm 15 mm Bore diameter
Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.: ≈ 36.23 mm Recess diameter outer ring
Наружный диаметр подшипника D: 42 mm 42 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.: ≈ 20.3 mm Recess diameter inner ring
Ширина: 17 mm
Ширина B: 17 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: max. 20 mm Abutment diameter shaft
min. 20 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.: max. 36.4 mm Abutment diameter housing
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 1 mm Fillet radius
Тип отверстия: Cylindrical
Cylindrical

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 32 000 r/min
32 000 r/min
Предельная частота вращения: 12 000 r/min
12 000 r/min
Базовая динамическая грузоподъёмность C: C 10.8 kN
10.8 kN
Базовая статическая грузоподъёмность C0: C0 2.6 kN
2.6 kN
Предел усталостной нагрузки Cu / Pu: Pu 0.134 kN

Прочие характеристики

Возможность повторного смазывания: Without
Граничный коэффициент e: e 0.31
Допустимый угловой перекос: α 1.5 °
Класс радиального внутреннего зазора: CN
Класс точности / допусков: Normal
Код eCl@ss: 23-05-08-06
Код UNSPSC: 31171532
Масса: 0.11 kg
Масса подшипника: 0.11 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Seal on both sides
Обозначение товара / номер изделия производителя: 2302 E-2RS1TN9
Покрытие: Without
Расчётный коэффициент: Y2 3.1
Y1 2
Y0 2.2
kr 0.05
Сепаратор: Non-metallic
Смазочный материал: Grease
Тип уплотнения: Contact
Центрирующий / фиксирующий элемент, подшипник наружное кольцо: None
Число рядов: 2
Элемент фиксации, внутреннее кольцо: None
