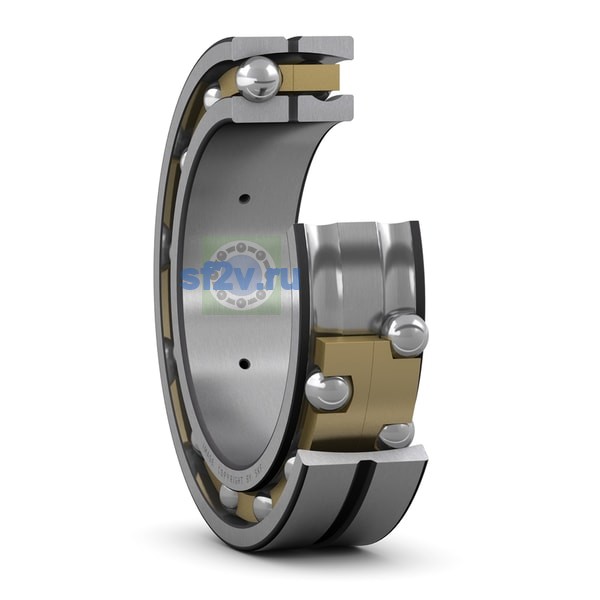

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 203.7 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
225 mm225 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 175.4 mm Shoulder diameter inner ring
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
8.3 mm Width annular lubrication groove at outer ring
Ширина
56 mm
Ширина B
56 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 161 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 214 mm Abutment diameter housing
Размер K: диаметр смазочного или крепёжного отверстия.
4.5 mm Diameter lubrication hole (outer ring)
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2.1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
