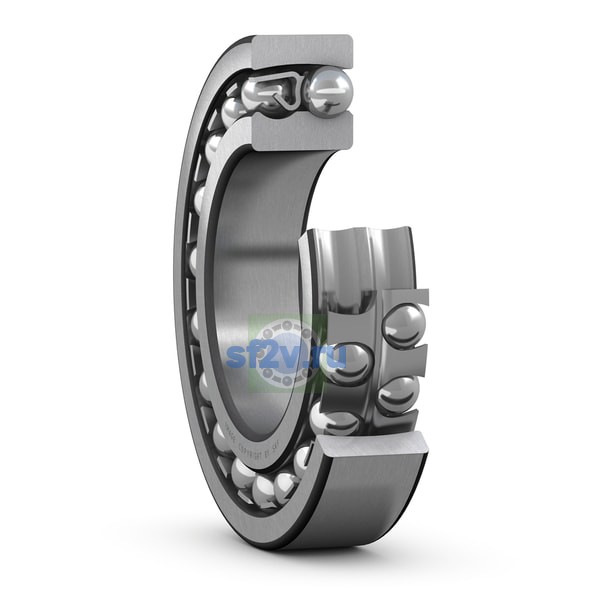

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 145.1 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
170 mm170 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 104.4 mm Shoulder diameter inner ring
Ширина
58 mm
Ширина B
58 mm Width
Закрепительная втулка с KM стопорная гайка и MB стопорная шайба, метрические размеры
H 2316
Закрепительная втулка с KM стопорная гайка и MB стопорная шайба, метрические размеры с дюймовое отверстие
HE 2316
HA 2316
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 158 mm Abutment diameter housing
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2.1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
