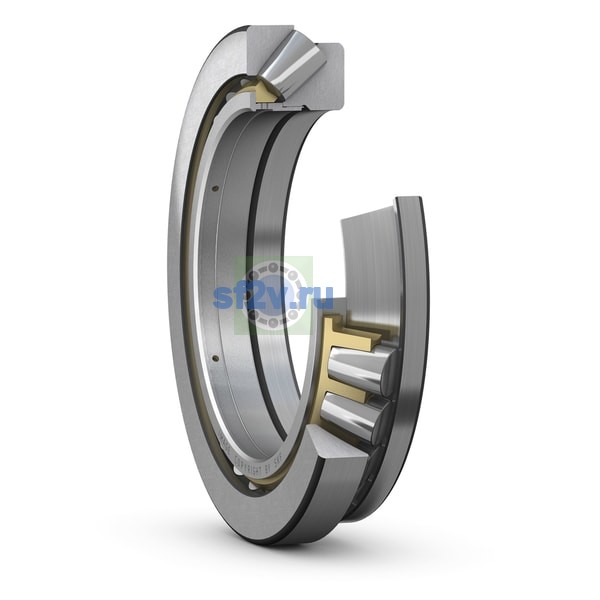

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 494 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
670 mm670 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 610 mm Outside diameter of shaft washer end side face
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
168 mm Height shaft washer + cage
Ширина B
67 mm Width shaft washer or length of shaft washer bore diameter that fits on shaft (bearings with a machined cage) mm
Ширина наружного кольца C
87.5 mm Height housing washer
Высота
175 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 525 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 580 mm Diameter of housing abutment
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
175 mm Height
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 7.5 mm Chamfer dimension shaft washer
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 6 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
222 mm Distance from shaft washer end side face to pressure point
