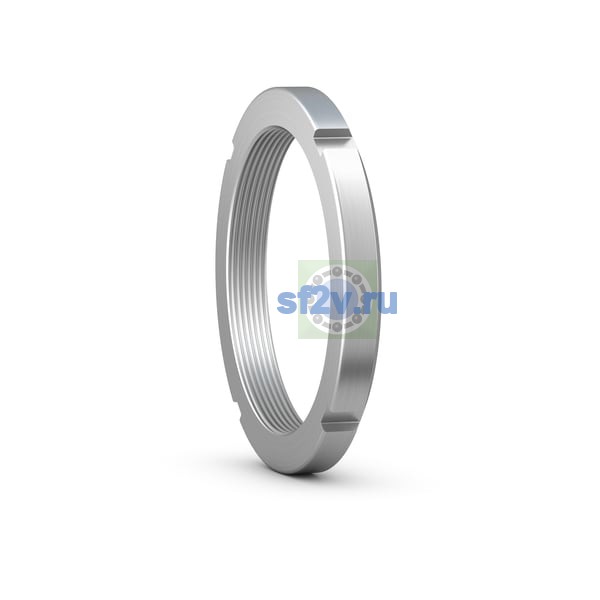

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
130 mm
Наружный диаметр подшипника D
155 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
145 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
155 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
12 mm Width locating slot
Ширина
21 mm
Ширина B
21 mm Width
SKF крючковый ключ для SNL корпуса, размер 24
HN 24/SNL
SKF регулируемый крючковый ключ, размер 14-24
HNA 14-24
Обозначение резьбы
M130x2
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M130x2 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
5 mm Depth locating slot
Ударный ключ, размер 23-30
TMFN 23-30
