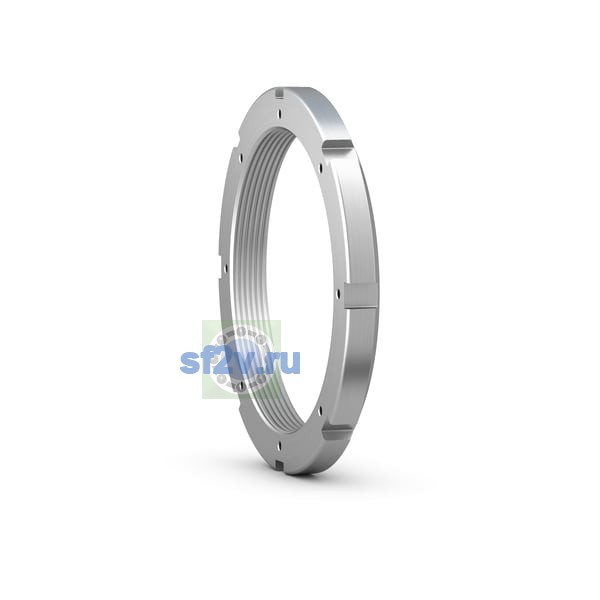

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
320 mm
Наружный диаметр подшипника D
400 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
360 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
346 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
400 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
24 mm Width locating slot
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
56 mm Width including locking clip
Ширина
42 mm
Ширина B
42 mm Width
Обозначение резьбы
Tr 320x5
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
Tr 320x5 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
12 mm Depth locating slot
Ударный ключ, размер 64-80
TMFN 64-80
