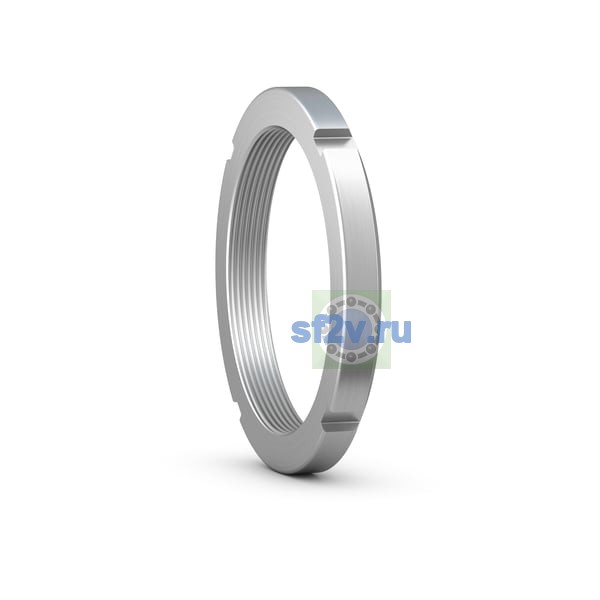

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
95 mm
Наружный диаметр подшипника D
125 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
113 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
125 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
10 mm Width locating slot
Ширина
17 mm
Ширина B
17 mm Width
SKF крючковый ключ для SNL корпуса, размер 19
HN 19/SNL
SKF крючковый ключ, размер 18-20
HN 18-20
SKF регулируемый крючковый ключ, размер 14-24
HNA 14-24
Обозначение резьбы
M95x2
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M95x2 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
4 mm Depth locating slot
