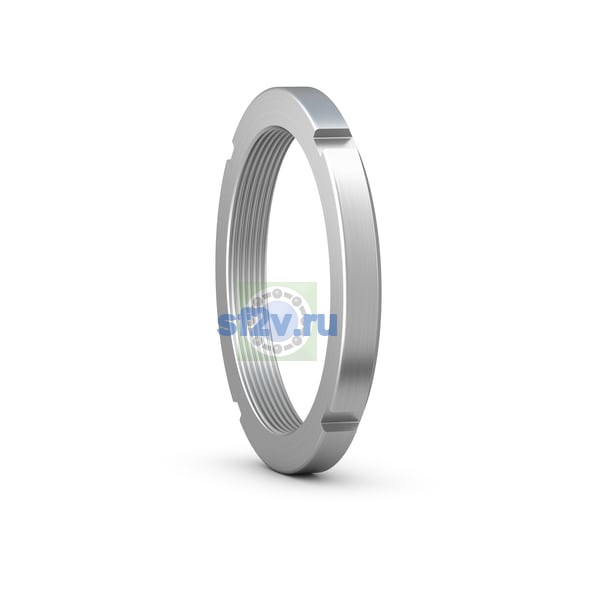

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
65 mm
Наружный диаметр подшипника D
85 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
79 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
85 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
7 mm Width locating slot
Ширина
12 mm
Ширина B
12 mm Width
SKF крючковый ключ для SNL корпуса, размер 13
HN 13/SNL
SKF крючковый ключ, размер 12-13
HN 12-13
SKF регулируемый крючковый ключ, размер 14-24
HNA 14-24
Обозначение резьбы
M65x2
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M65x2 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
3 mm Depth locating slot
