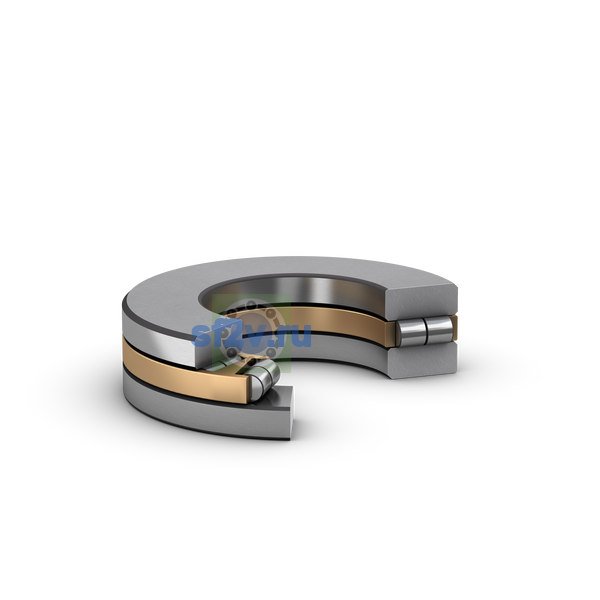

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
174 mm Bore diameter housing washer
Наружный диаметр подшипника D
340 mm340 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
340 mm Outside diameter shaft washer
Ширина B
34.5 mm Height shaft washer
Высота
103 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 335 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 191 mm Abutment diameter housing
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
103 mm Height
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 5 mm Chamfer dimension housing washer
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 5 mm Fillet radius
Нагрузки, скорости и ресурс
7
Базовая / эталонная частота вращения
430 r/min
430 r/min
Предельная частота вращения
850 r/min
850 r/min
Базовая динамическая грузоподъёмность C
C 1 600 kN
1 600 kN
Базовая статическая грузоподъёмность C0
C0 7 200 kN
7 200 kN
Допустимая осевая нагрузка
Single-direction
Минимальный коэффициент осевой нагрузки
A 4.147
Предел усталостной нагрузки Cu / Pu
Pu 600 kN
Прочие характеристики
16
GS свободное кольцо для цилиндрические и игольчатые упорные роликоподшипники
