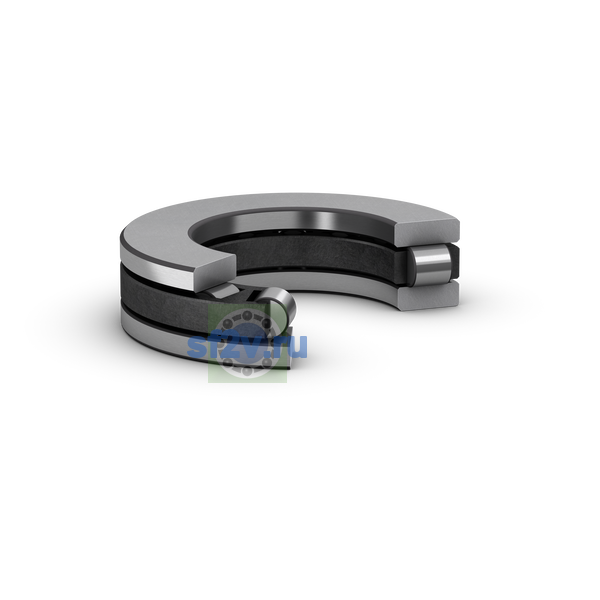

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
42 mm Bore diameter housing washer
Наружный диаметр подшипника D
60 mm60 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
60 mm Outside diameter shaft washer
Ширина B
3.5 mm Height shaft washer
Высота
13 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 58 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 42 mm Abutment diameter housing
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
13 mm Height
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.6 mm Chamfer dimension housing washer
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.6 mm Fillet radius
Нагрузки, скорости и ресурс
7
Базовая / эталонная частота вращения
2 400 r/min
2 400 r/min
Предельная частота вращения
5 000 r/min
5 000 r/min
Базовая динамическая грузоподъёмность C
C 43 kN
43 kN
Базовая статическая грузоподъёмность C0
C0 137 kN
137 kN
Допустимая осевая нагрузка
Single-direction
Минимальный коэффициент осевой нагрузки
A 0.0015
Предел усталостной нагрузки Cu / Pu
Pu 13.7 kN
Прочие характеристики
17
GS свободное кольцо для цилиндрические и игольчатые упорные роликоподшипники
GS 81108
WS тугое кольцо для цилиндрические и игольчатые упорные роликоподшипники
