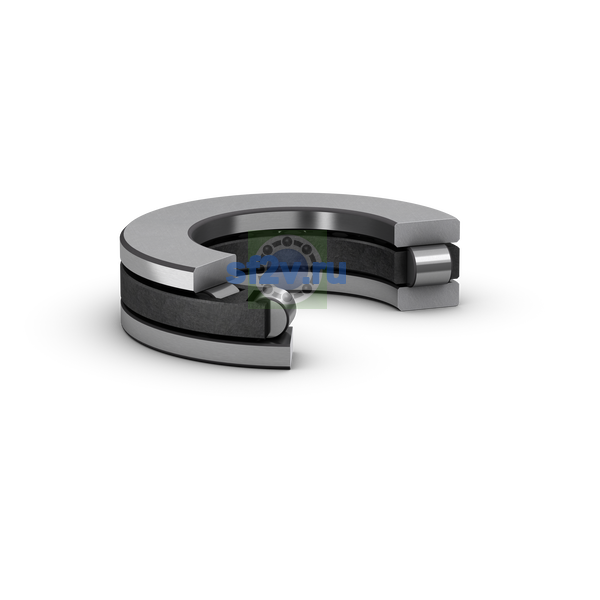

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
132 mm Bore diameter housing washer
Наружный диаметр подшипника D
170 mm170 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
170 mm Outside diameter shaft washer
Ширина B
9 mm Height shaft washer
Высота
30 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 165 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 135 mm Abutment diameter housing
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
30 mm Height
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1 mm Chamfer dimension housing washer
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Fillet radius
Нагрузки, скорости и ресурс
7
Базовая / эталонная частота вращения
950 r/min
950 r/min
Предельная частота вращения
1 900 r/min
1 900 r/min
Базовая динамическая грузоподъёмность C
C 200 kN
200 kN
Базовая статическая грузоподъёмность C0
C0 880 kN
880 kN
Допустимая осевая нагрузка
Single-direction
Минимальный коэффициент осевой нагрузки
A 0.062
Предел усталостной нагрузки Cu / Pu
Pu 81.5 kN
Прочие характеристики
16
GS свободное кольцо для цилиндрические и игольчатые упорные роликоподшипники
GS 81126
WS тугое кольцо для цилиндрические и игольчатые упорные роликоподшипники
