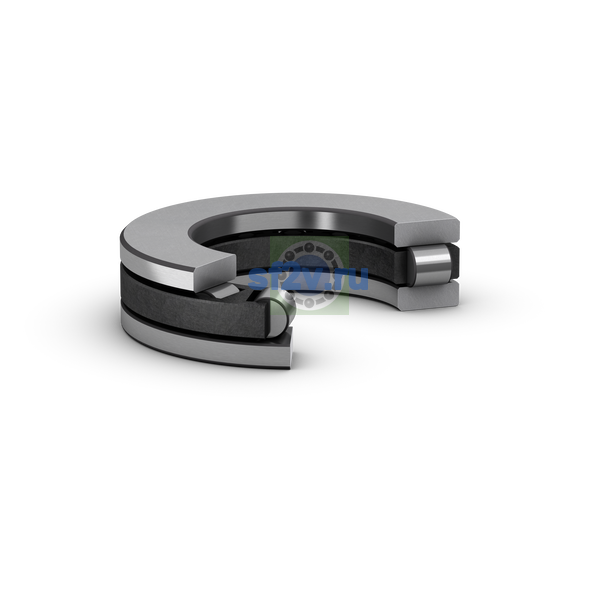

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
47 mm Bore diameter housing washer
Наружный диаметр подшипника D
65 mm65 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
65 mm Outside diameter shaft washer
Ширина B
4 mm Height shaft washer
Высота
14 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 63 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 47 mm Abutment diameter housing
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
14 mm Height
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.6 mm Chamfer dimension housing washer
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.6 mm Fillet radius
Нагрузки, скорости и ресурс
7
Базовая / эталонная частота вращения
2 200 r/min
2 200 r/min
Предельная частота вращения
4 500 r/min
4 500 r/min
Базовая динамическая грузоподъёмность C
C 45 kN
45 kN
Базовая статическая грузоподъёмность C0
C0 153 kN
153 kN
Допустимая осевая нагрузка
Single-direction
Минимальный коэффициент осевой нагрузки
A 0.00187
Предел усталостной нагрузки Cu / Pu
Pu 15.3 kN
Прочие характеристики
17
GS свободное кольцо для цилиндрические и игольчатые упорные роликоподшипники
GS 81109
WS тугое кольцо для цилиндрические и игольчатые упорные роликоподшипники
