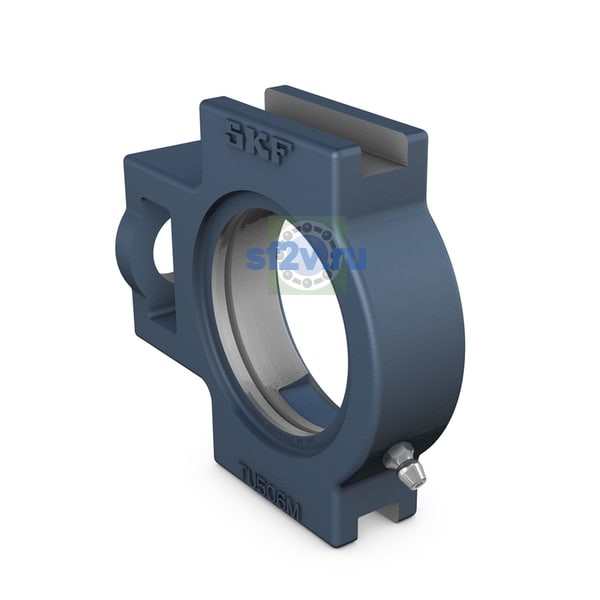

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
16 mm Length of attachment slot
- Размер N2: высота крепёжного паза или диаметр отверстий под штифтовой ключ / крепёжный болт.
-
33 mm Height of attachment slot
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
100 mm Overall length
- Корпус общая ширина
-
34 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
34 mm Overall width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
12 mm Width of location slot
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
25 mm Width of flange in which location slot is provided
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
19 mm Diameter of attachment bolt hole
- Диаметр сферического посадочного места
-
52 mm
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
52 mm Diameter of spherical seat
- Размер DN: диаметр сферической головки пресс-маслёнки.
-
6.5 mm Diameter of head sphere of grease fitting
- Размер GN: резьба пресс-маслёнки.
-
1/4-28 SAE-LT Thread of the grease fitting
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
91 mm Overall height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
76 mm Distance between bottoms of location slot
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
53 mm Height of attachment end
- Размер L1: расстояние от присоединительного торца до оси сферического посадочного места / подшипника либо длина фланца.
-
64 mm Distance from attachment end face to centre line of spherical seat diameter
- Размер L2: длина присоединительного конца или корпуса.
-
10 mm Length attachment end
- Размер L3: длина центрирующей / направляющей / фиксирующей канавки.
-
52 mm Length of locations slot
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
2.5 mm Axial position of the housing thread
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
1/4-28 UNF Housing thread for the grease fitting
- Размер Rα: угловая / радиальная позиция резьбового отверстия корпуса.
-
30 ° Angular position of the housing thread
- Размер SWN: размер шестигранного ключа для пресс-маслёнки.
-
7 mm Hexagonal key size for the grease fitting
