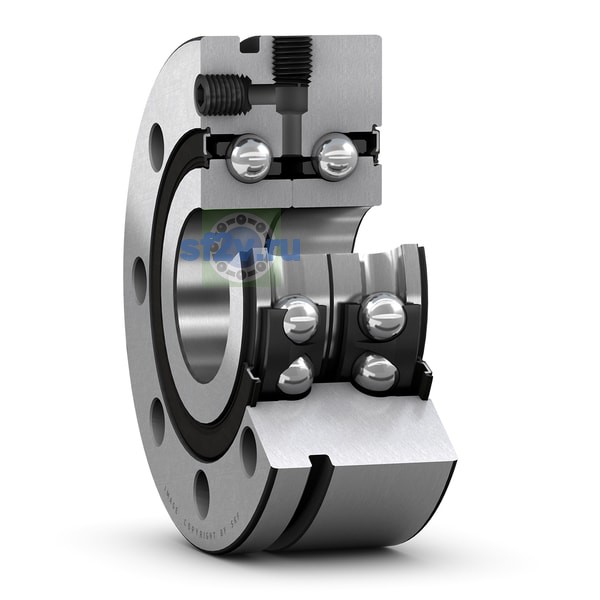

Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
67.8 mm Outer ring recess diameter
Наружный диаметр подшипника D
100 mm100 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
54.2 mm Inner ring recess diameter
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
8.8 mm Through hole for attachment bolts
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
114 mm Distance pressure points
Высота
34 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 50 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 67 mm Abutment diameter housing
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
34 mm Height
Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
25 mm Extraction groove position
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
80 mm Pitch diameter of holes for bolts
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.3 mm Chamfer radius
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.6 mm Chamfer radius
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.3 mm Fillet radius
Требуемый размер крепёжного болта (DIN 912)
M8
Угол между отверстия в наружном кольце (шаг / делительный размер)
α 45 °
Нагрузки, скорости и ресурс
8
Достижимая частота вращения
2 300 r/min
Достижимая частота вращения для смазывание пластичной смазкой
2 300 r/min
Базовая динамическая грузоподъёмность C
C 51 kN
51 kN
Базовая статическая грузоподъёмность C0
C0 114 kN
114 kN
Допустимая осевая нагрузка
Double-direction
Осевая жёсткость для предварительный натяг A (комплекты из двух подшипников по схеме «О» или по схеме «X»)
