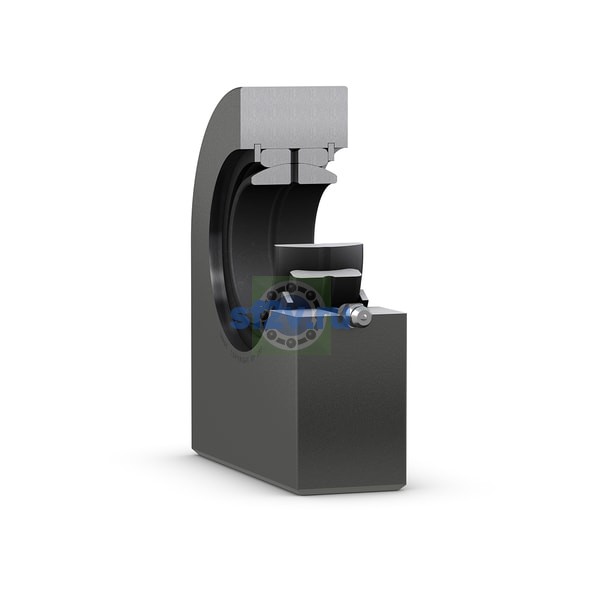

- Внутренний диаметр подшипника (диаметр отверстия d)
-
70 mm Bore diameter
70 mm
- Наружный диаметр проушины корпуса
-
166.5 mm
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
max. 166.5 mm Diameter head
- Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
-
max. 57 mm Width head
- Ширина B
-
49 mm Width inner ring
- Ширина, корпус проушина
-
57 mm
- Ширина, подшипник внутреннее кольцо
-
49 mm
- Высота оси, корпус (от конец хвостовик)
-
115 mm
- Корпус общая длина
-
199 mm
- Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
-
92 mm Raceway diameter inner ring
- Размер h2: высотная координата шарнирного наконечника от торца хвостовика до центра головки.
-
115 mm Height shank end face - centre rod end eye
- Размер l6: длина / высота корпуса.
-
max. 199 mm Length (height) housing
- Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
-
min. 1 mm Chamfer dimension bore
