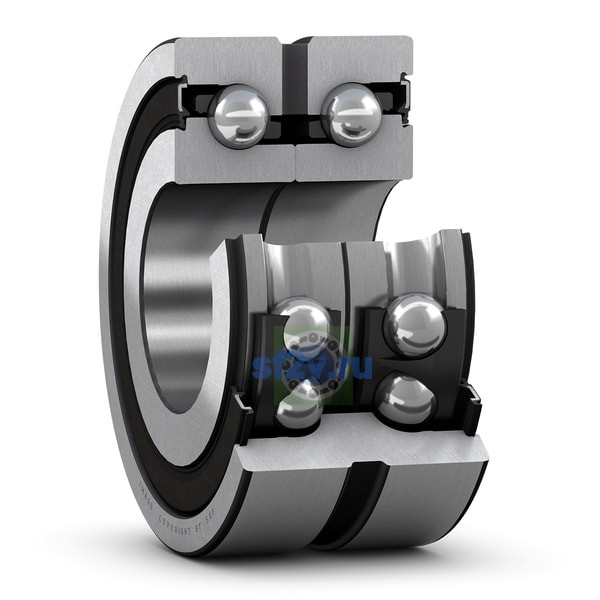

Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
36.1 mm Outer ring recess diameter
Наружный диаметр подшипника D
45 mm45 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
26.7 mm Inner ring recess diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
4.2 mm Width of annular groove
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
62 mm Distance pressure points
Высота
25 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 20 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 35 mm Abutment diameter housing
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
25 mm Height
Размер K: диаметр смазочного или крепёжного отверстия.
3 mm Diameter of lubrication hole
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.3 mm Chamfer radius
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.6 mm Chamfer radius
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.3 mm Fillet radius
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.6 mm Fillet radius
Нагрузки, скорости и ресурс
8
Достижимая частота вращения
4 600 r/min
Достижимая частота вращения для смазывание пластичной смазкой
4 600 r/min
Базовая динамическая грузоподъёмность C
C 20.4 kN
20.4 kN
Базовая статическая грузоподъёмность C0
C0 33.5 kN
33.5 kN
Допустимая осевая нагрузка
Double-direction
Осевая жёсткость для предварительный натяг A (комплекты из двух подшипников по схеме «О» или по схеме «X»)
