Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
272.6 mm Shoulder diameter housing washer (low shoulder)
Наружный диаметр подшипника D
290 mm290 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
248.3 mm Shoulder diameter shaft washer (high shoulder)
Высота
120 mm
Размер 2C: суммарная высота двух корпусных шайб.
60 mm Height of both housing washers
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 224 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 274 mm Abutment diameter housing
min. 272.6 mm Abutment diameter shaft
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
120 mm Height
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2.1 mm Shaft washer chamfer radius
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1 mm Housing washer small chamfer radius
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2 mm Fillet radius
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 1 mm Fillet radius
Шарик диаметр
Dw 20.638 mm
Нагрузки, скорости и ресурс
8
Достижимая частота вращения для масловоздушная смазка
2 600 r/min
2 600 r/min
Достижимая частота вращения для смазывание пластичной смазкой
2 000 r/min
2 000 r/min
Базовая динамическая грузоподъёмность C
C 203 kN
203 kN
Базовая статическая грузоподъёмность C0
C0 735 kN
735 kN
Допустимая осевая нагрузка
Double-direction
Осевая жёсткость для предварительный натяг A (комплекты из двух подшипников по схеме «О» или по схеме «X»)
1 361 N/µm
Предварительный натяг
1 385 N
Предел усталостной нагрузки Cu / Pu
Pu 22.8 kN
Прочие характеристики
21
Возможность повторного смазывания
Without
Исполнение / конструкция
Basic (BTW series)
Класс точности / допусков
SP
Код eCl@ss
23-05-10-02
Код UNSPSC
31171531
Масса
24.1 kg
Масса подшипника
24.1 kg
Материал подшипника
Bearing steel
Наличие уплотнения
Without
Обозначение товара / номер изделия производителя

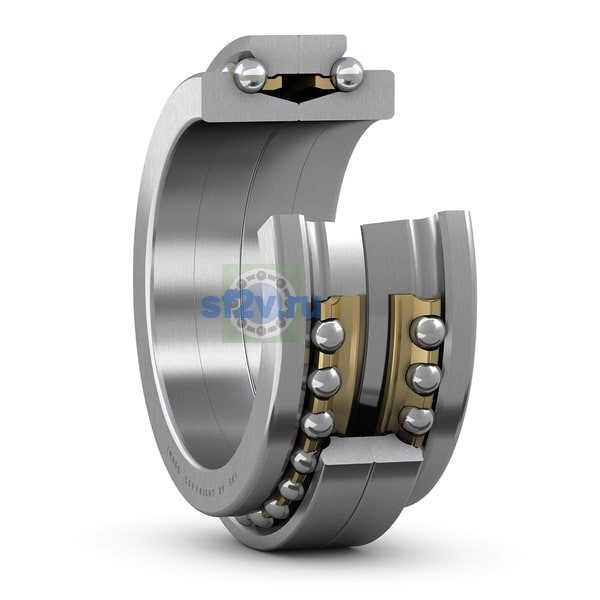

BTW 190 CM/SP
Покрытие
Without
Расчётное количество пластичной смазки
Gref 122.1 cm³
Свободное кольцо тип (двухрядные упорные радиально-упорные шарикоподшипники)
