Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
244.9 mm Shoulder diameter housing washer (low shoulder)
Наружный диаметр подшипника D
260 mm260 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
222.4 mm Shoulder diameter shaft washer (high shoulder)
Высота
108 mm
Размер 2C: суммарная высота двух корпусных шайб.
54 mm Height of both housing washers
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 204 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 246 mm Abutment diameter housing
min. 244.9 mm Abutment diameter shaft
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
108 mm Height
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2.1 mm Shaft washer chamfer radius
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1 mm Housing washer small chamfer radius
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2 mm Fillet radius
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 1 mm Fillet radius
Шарик диаметр
Dw 19.05 mm
Нагрузки, скорости и ресурс
8
Достижимая частота вращения для масловоздушная смазка
3 000 r/min
3 000 r/min
Достижимая частота вращения для смазывание пластичной смазкой
2 400 r/min
2 400 r/min
Базовая динамическая грузоподъёмность C
C 174 kN
174 kN
Базовая статическая грузоподъёмность C0
C0 610 kN
610 kN
Допустимая осевая нагрузка
Double-direction
Осевая жёсткость для предварительный натяг A (комплекты из двух подшипников по схеме «О» или по схеме «X»)
1 225 N/µm
Предварительный натяг
1 185 N
Предел усталостной нагрузки Cu / Pu
Pu 19.6 kN
Прочие характеристики
21
Возможность повторного смазывания
Without
Исполнение / конструкция
Basic (BTW series)
Класс точности / допусков
SP
Код eCl@ss
23-05-10-02
Код UNSPSC
31171531
Масса
17.5 kg
Масса подшипника
17.5 kg
Материал подшипника
Bearing steel
Наличие уплотнения
Without
Обозначение товара / номер изделия производителя

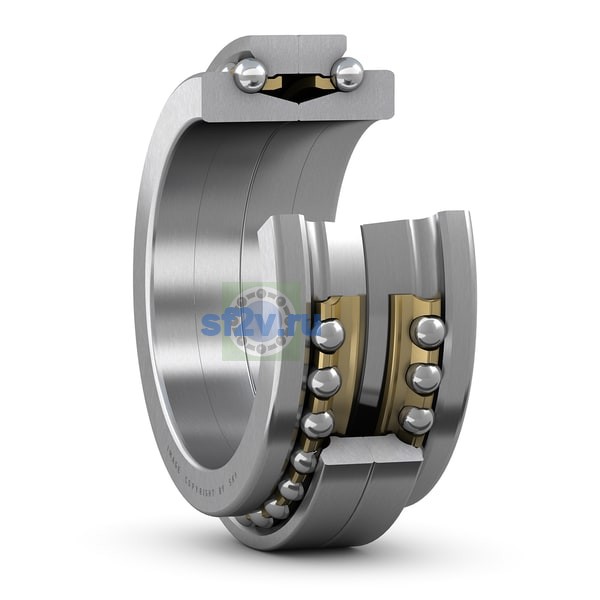

BTW 170 CM/SP
Покрытие
Without
Расчётное количество пластичной смазки
Gref 90.1 cm³
Свободное кольцо тип (двухрядные упорные радиально-упорные шарикоподшипники)
