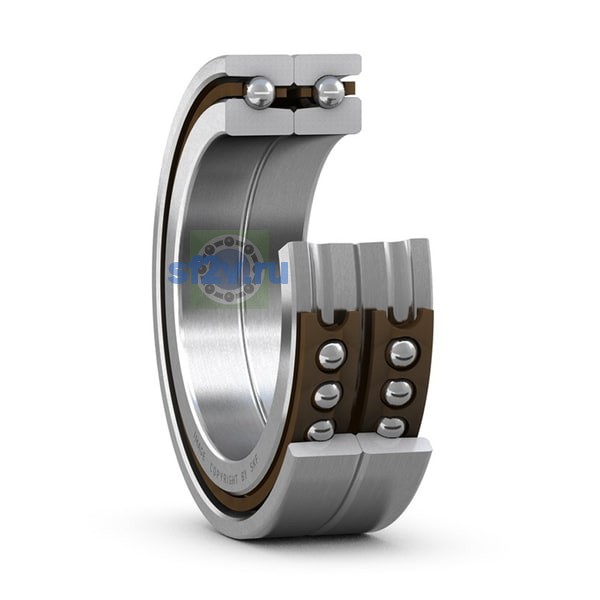

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
118.7 mm Housing washer shoulder diameter (low shoulder)
Наружный диаметр подшипника D
130 mm130 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
105.8 mm Shaft washer shoulder diameter (high shoulder)
Высота
40.5 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 91 mm Shaft abutment diameter
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 126 mm Housing abutment diameter
Размер dn: положение масляной форсунки.
102.9 mm Oil nozzle position
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
40.5 mm Bearing height
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.1 mm Shaft washer chamfer radius
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.6 mm Housing washer small chamfer radius
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Fillet radius
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.6 mm Fillet radius
Шарик диаметр
Dw 9.525 mm
Нагрузки, скорости и ресурс
7
Достижимая частота вращения для масловоздушная смазка
8 300 r/min
8 300 r/min
Достижимая частота вращения для смазывание пластичной смазкой
