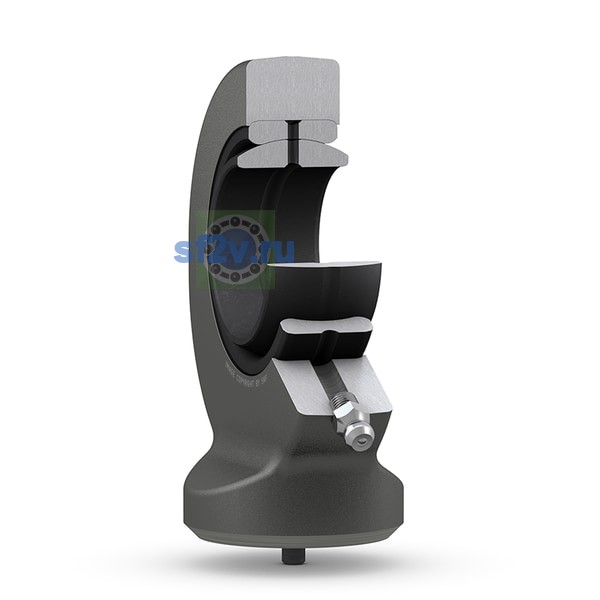

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
45 mm Bore diameter
45 mm
Наружный диаметр проушины корпуса
104 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 104 mm Diameter head
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 28 mm Width head
Ширина B
32 mm Width inner ring
Ширина, корпус проушина
28 mm
Ширина, подшипник внутреннее кольцо
32 mm
Высота оси, корпус (от конец хвостовик)
77 mm
Корпус общая длина
132 mm
Размер d5: диаметр противоположного торца или приварного хвостовика.
max. 60 mm Diameter welding shank
Размер d6: диаметр центрирующего штифта на конце приварного хвостовика.
6 mm Diameter centering pin at welding shank end
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
60 mm Raceway diameter inner ring
Размер h2: высотная координата шарнирного наконечника от торца хвостовика до центра головки.
77 mm Height shank end face - centre rod end eye
Размер l6: длина / высота корпуса.
max. 132 mm Length (height) housing
Размер l7: расстояние от фаски хвостовика до центра головки шарнирного наконечника.
min. 50 mm Distance shank chamfer - centre rod end eye
Размер l8: длина фаски на конце приварного хвостовика.
4 mm Length chamfer at welding shank end
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 0.6 mm Chamfer dimension bore
