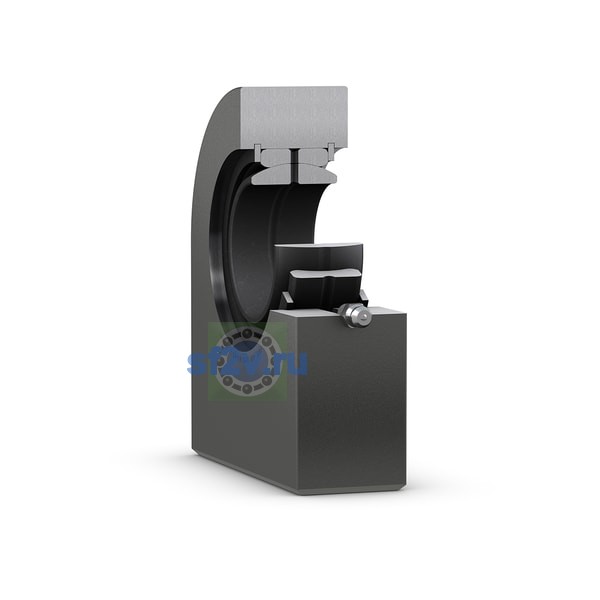

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
40 mm Bore diameter
40 mm
Наружный диаметр проушины корпуса
102 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 102 mm Diameter head
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 36.5 mm Width head
Ширина B
28 mm Width inner ring
Ширина, корпус проушина
36.5 mm
Ширина, подшипник внутреннее кольцо
28 mm
Высота оси, корпус (от конец хвостовик)
69 mm
Корпус общая длина
121 mm
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
53 mm Raceway diameter inner ring
Размер h2: высотная координата шарнирного наконечника от торца хвостовика до центра головки.
69 mm Height shank end face - centre rod end eye
Размер l6: длина / высота корпуса.
max. 121 mm Length (height) housing
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 0.6 mm Chamfer dimension bore
