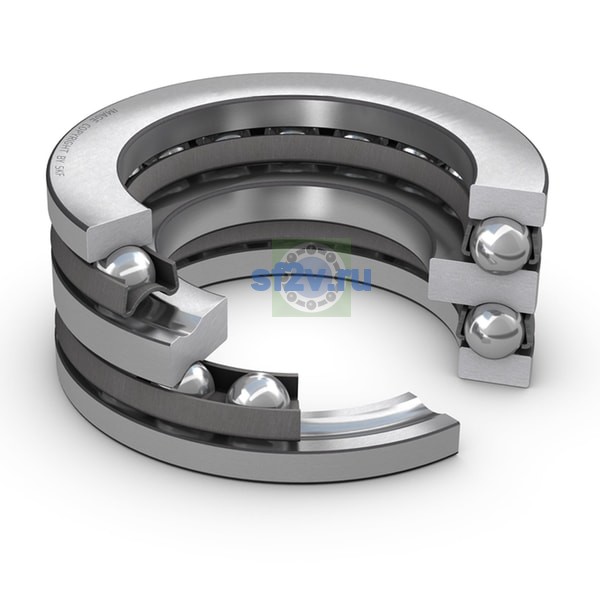

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 27 mm Inner diameter housing washer
Наружный диаметр подшипника D
47 mm47 mm Outside diameter
Ширина B
7 mm Height shaft washer
Высота
28 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
25 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 34 mm Abutment diameter housing
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
28 mm Height
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.6 mm Chamfer dimension housing washer
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.3 mm Chamfer dimension shaft washer
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.6 mm Fillet radius housing
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
