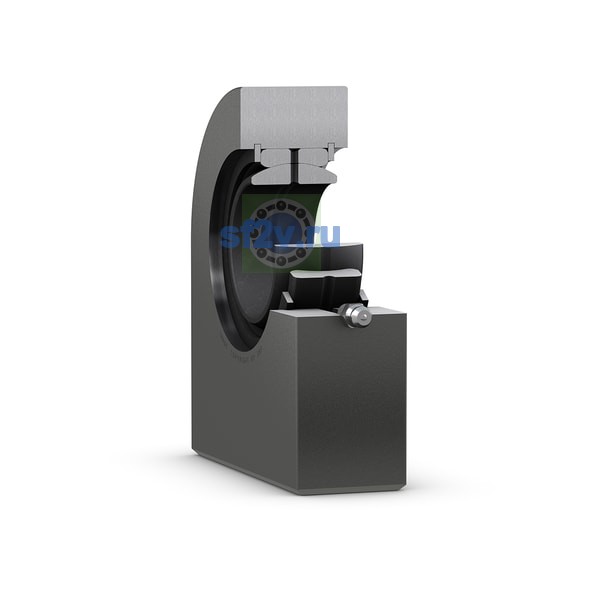

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
25 mm Bore diameter
25 mm
Наружный диаметр проушины корпуса
56.5 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 56.5 mm Diameter head
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 24 mm Width head
Ширина B
20 mm Width inner ring
Ширина, корпус проушина
24 mm
Ширина, подшипник внутреннее кольцо
20 mm
Высота оси, корпус (от конец хвостовик)
45 mm
Корпус общая длина
74 mm
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
35.5 mm Raceway diameter inner ring
Размер h2: высотная координата шарнирного наконечника от торца хвостовика до центра головки.
45 mm Height shank end face - centre rod end eye
Размер l6: длина / высота корпуса.
max. 74 mm Length (height) housing
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 0.6 mm Chamfer dimension bore
