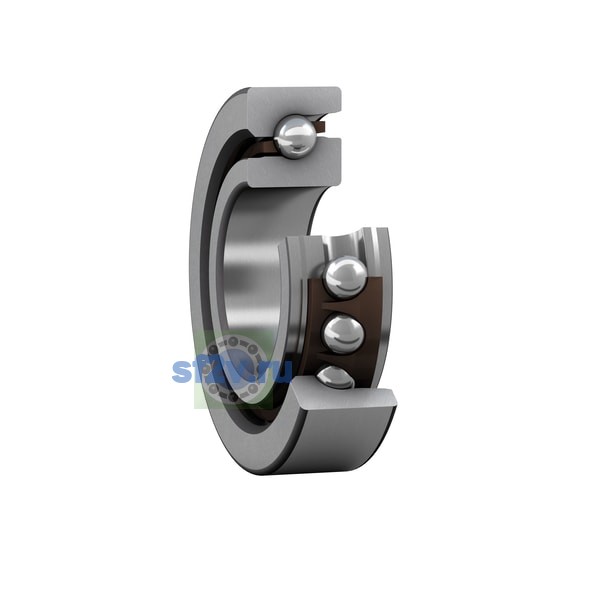

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
72.1 mm Shoulder/recess diameter
Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
80.43 mm Shoulder/recess diameter
Наружный диаметр подшипника D
90 mm90 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
64.4 mm Shoulder diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
72 mm Shoulder diameter
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 84 mm Diameter of housing abutment
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
78 mm Distance to pressure point
Высота
20 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 59 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 84 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 59 mm Diameter of shaft abutment
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
20 mm Height
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Radius of housing fillet
Нагрузки, скорости и ресурс
9
Достижимая частота вращения для масловоздушная смазка
7 000 r/min
7 000 r/min
Достижимая частота вращения для смазывание пластичной смазкой
6 000 r/min
6 000 r/min
Базовая динамическая грузоподъёмность C
C 46.5 kN
46.5 kN
Базовая статическая грузоподъёмность C0
C0 146 kN
146 kN
Допустимая осевая нагрузка
Single-direction
Максимальный осевой несущая способность
Fa max. 42.5 kN
Осевая жёсткость для предварительный натяг A (комплекты из двух подшипников по схеме «О» или по схеме «X»)
