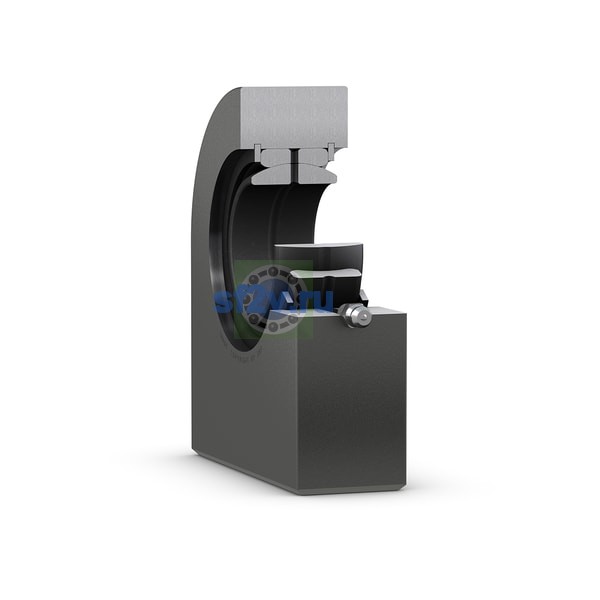

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
90 mm Bore diameter
90 mm
Наружный диаметр проушины корпуса
228.5 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 228.5 mm Diameter head
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 67 mm Width head
Ширина B
60 mm Width inner ring
Ширина, корпус проушина
67 mm
Ширина, подшипник внутреннее кольцо
60 mm
Высота оси, корпус (от конец хвостовик)
150 mm
Корпус общая длина
265.5 mm
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
115 mm Raceway diameter inner ring
Размер h2: высотная координата шарнирного наконечника от торца хвостовика до центра головки.
150 mm Height shank end face - centre rod end eye
Размер l6: длина / высота корпуса.
max. 265.5 mm Length (height) housing
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 1 mm Chamfer dimension bore
