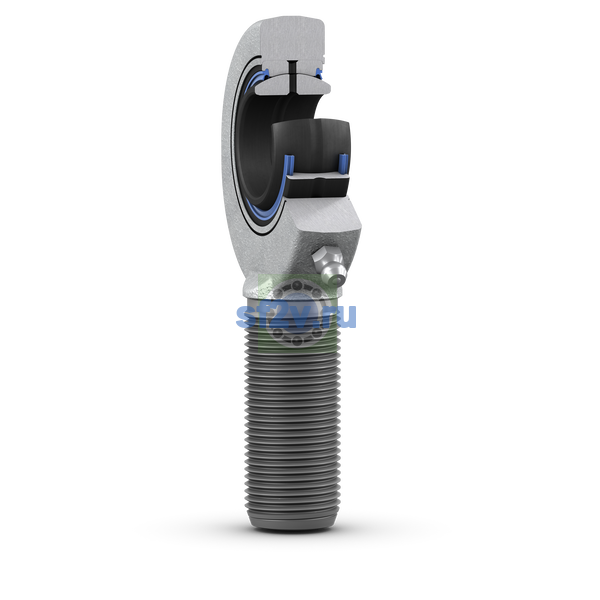

- Внутренний диаметр подшипника (диаметр отверстия d)
-
35 mm Bore diameter
35 mm
- Наружный диаметр проушины корпуса
-
84 mm
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
max. 84 mm Diameter head
- Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
-
max. 22 mm Width head
- Ширина B
-
25 mm Width inner ring
- Ширина, корпус проушина
-
22 mm
- Ширина, подшипник внутреннее кольцо
-
25 mm
- Высота оси, корпус (от конец хвостовик)
-
130 mm
- Корпус общая длина
-
174 mm
- Обозначение резьбы
-
M 36x3
- Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
-
47 mm Raceway diameter inner ring
- Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
-
M 36x3 Thread
- Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
-
130 mm Height shank end face - centre rod end eye
- Размер l1: длина резьбы.
-
min. 68 mm Length threat
- Размер l2: длина / высота корпуса.
-
max. 174 mm Length (height) housing
- Размер l7: расстояние от фаски хвостовика до центра головки шарнирного наконечника.
-
min. 40 mm Distance shank chamfer - centre rod end eye
- Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
-
min. 0.6 mm Chamfer dimension bore
