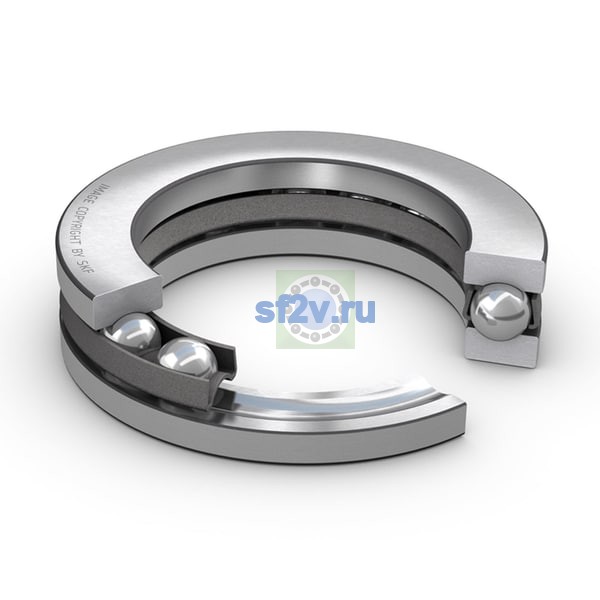

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 57 mm Inner diameter housing washer
Наружный диаметр подшипника D
120 mm120 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 120 mm Outside diameter shaft washer
Высота
48 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 94 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 81 mm Abutment diameter housing
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
48 mm Height
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.5 mm Chamfer dimension washer
Размер ra: максимально допустимый радиус галтели вала или корпуса.
