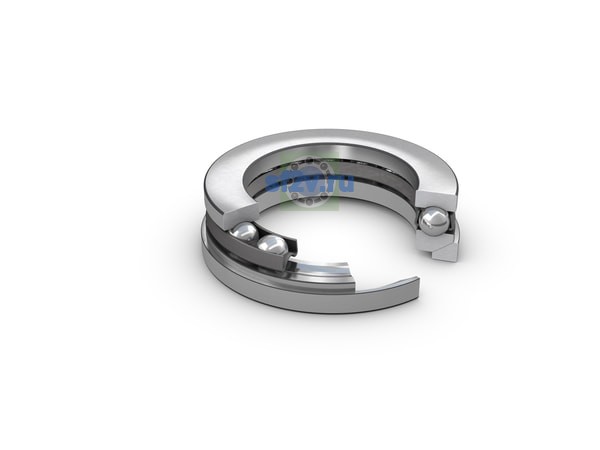

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 103 mm Inner diameter housing washer
Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
135 mm Inner diameter sphered seat washer
Размер D3: диаметр канавки стопорного кольца; в отдельных изделиях — внутренний диаметр стопорной гайки или диаметр фланца.
175 mm Outside diameter sphered housing washer
Наружный диаметр подшипника D
170 mm170 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 170 mm Outside diameter shaft washer
Ширина наружного кольца C
18 mm Height sphered housing washer
Высота
59.2 mm
Радиус самоустанавливающаяся поверхность
125 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 142 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 135 mm Abutment diameter housing
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
59.2 mm Height
Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
64 mm Height bearing including seat washer
Размер R: сферический радиус корпусной шайбы / наружного кольца.
125 mm Radius sphered housing washer
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.5 mm Chamfer dimension washer
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
