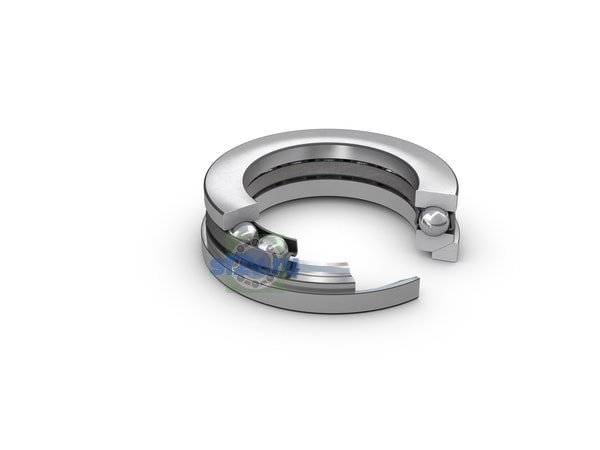

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 14 mm Inner diameter housing washer
Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
20 mm Inner diameter sphered seat washer
Размер D3: диаметр канавки стопорного кольца; в отдельных изделиях — внутренний диаметр стопорной гайки или диаметр фланца.
30 mm Outside diameter sphered housing washer
Наружный диаметр подшипника D
28 mm28 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 28 mm Outside diameter shaft washer
Ширина наружного кольца C
3.5 mm Height sphered housing washer
Высота
11.4 mm
Радиус самоустанавливающаяся поверхность
25 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 22 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 20 mm Abutment diameter housing
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
11.4 mm Height
Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
13 mm Height bearing including seat washer
Размер R: сферический радиус корпусной шайбы / наружного кольца.
25 mm Radius sphered housing washer
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.6 mm Chamfer dimension washer
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.6 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
