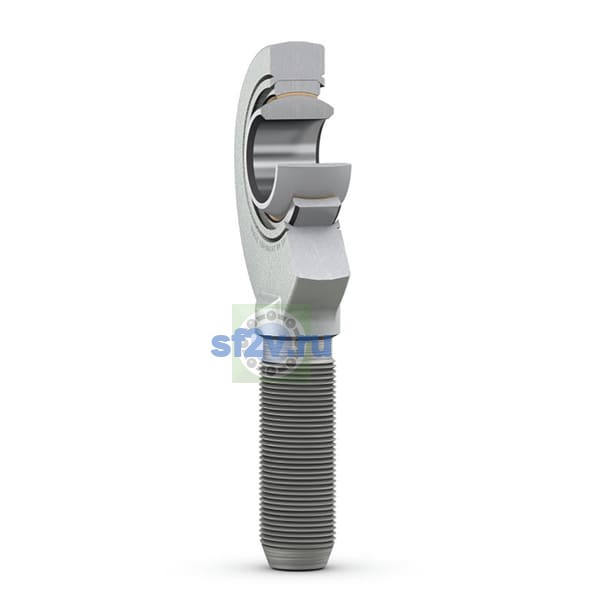

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
8 mm Bore diameter
8 mm
Наружный диаметр проушины корпуса
25 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 25 mm Diameter head
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 6.5 mm Width head
Ширина B
8 mm Width inner ring
Ширина, корпус проушина
6.5 mm
Ширина, подшипник внутреннее кольцо
8 mm
Высота оси, корпус (от конец хвостовик)
42 mm
Корпус общая длина
56 mm
Обозначение резьбы
M 8
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
13 mm Raceway diameter inner ring
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 8 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
42 mm Height shank end face - centre rod end eye
Размер l1: длина резьбы.
min. 21 mm Length threat
Размер l2: длина / высота корпуса.
max. 56 mm Length (height) housing
Размер l7: расстояние от фаски хвостовика до центра головки шарнирного наконечника.
min. 11 mm Distance shank chamfer - centre rod end eye
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 0.3 mm Chamfer dimension bore
