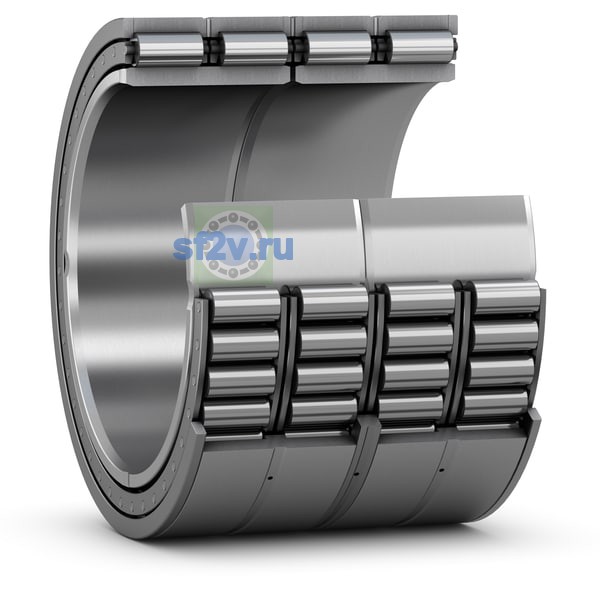

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
1 350 mm
1 350 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 1 620 mm Outer ring shoulder diameter
Наружный диаметр подшипника D
1 765 mm
1 765 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
22.3 mm Width of annular groove
Ширина
1 360 mm
Ширина B
1 360 mm Total bearing width over inner ring(s) mm
Ширина наружного кольца C
1 360 mm Total bearing width over outer ring(s) mm
Размер F: диаметр внутреннего кольца или его дорожки качения.
1 457 mm Raceway diameter inner ring
Размер K: диаметр смазочного или крепёжного отверстия.
12 mm Diameter lubrication hole (outer ring)
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 42 mm Corner radius/chamfer inner ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 7.5 mm Chamfer dimension on the outer ring
Тип отверстия
Cylindrical
