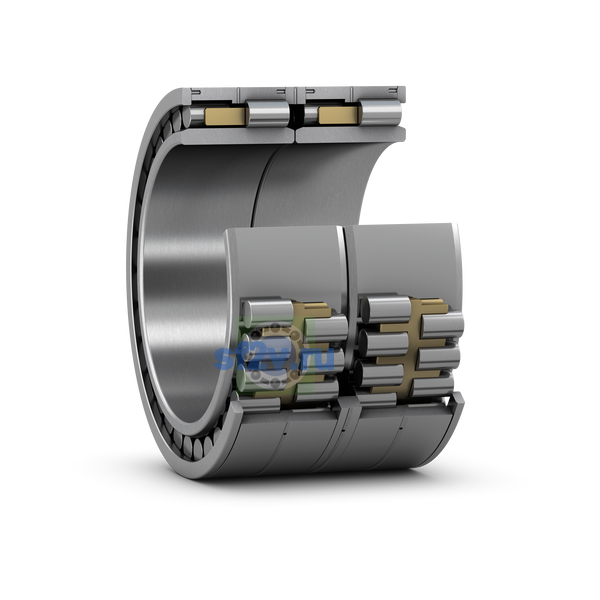

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
280 mm
280 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 353 mm Outer ring shoulder diameter
Наружный диаметр подшипника D
390 mm
390 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
11.1 mm Width of annular groove
Ширина
275 mm
Ширина B
275 mm Total bearing width over inner ring(s) mm
Ширина наружного кольца C
275 mm Total bearing width over outer ring(s) mm
Размер F: диаметр внутреннего кольца или его дорожки качения.
308 mm Raceway diameter inner ring
Размер K: диаметр смазочного или крепёжного отверстия.
6 mm Diameter lubrication hole (outer ring)
Размер r2: размер фаски наружного кольца / малого торца отверстия; в отдельных изделиях — фаска игольчатого ролика.
min. 8.08 mm Corner radius/chamfer inner ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1.1 mm Chamfer dimension on the outer ring
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
3 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
Тип отверстия
Cylindrical
