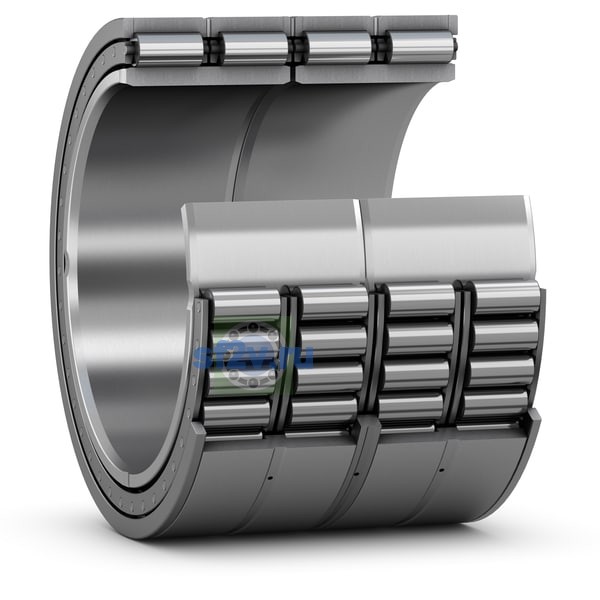

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
340 mm
340 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 451.75 mm Outer ring shoulder diameter
Наружный диаметр подшипника D
500 mm
500 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
16.7 mm Width of annular groove
Ширина
370 mm
Ширина B
370 mm Total bearing width over inner ring(s) mm
Ширина наружного кольца C
370 mm Total bearing width over outer ring(s) mm
Размер F: диаметр внутреннего кольца или его дорожки качения.
385 mm Raceway diameter inner ring
Размер K: диаметр смазочного или крепёжного отверстия.
9 mm Diameter lubrication hole (outer ring)
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 16 mm Corner radius/chamfer inner ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 4 mm Chamfer dimension on the outer ring
Тип отверстия
Cylindrical
