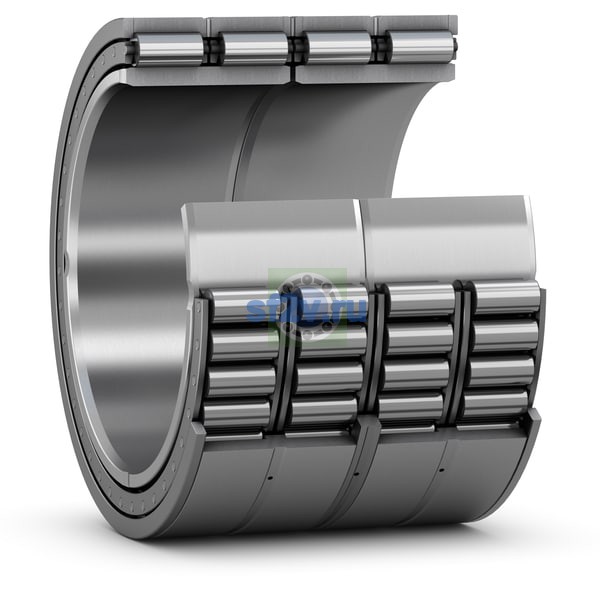

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
500 mm
500 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 669.9 mm Bore diameter loose flange ring
Наружный диаметр подшипника D
738 mm
738 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
22.3 mm Width of annular groove
Ширина
500 mm
Ширина B
500 mm Total bearing width over inner ring(s) mm
Ширина наружного кольца C
500 mm Total bearing width over outer ring(s) mm
Размер F: диаметр внутреннего кольца или его дорожки качения.
556 mm Raceway diameter inner ring
Размер K: диаметр смазочного или крепёжного отверстия.
12 mm Diameter lubrication hole (outer ring)
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 10.5 mm Corner radius/chamfer inner ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 4 mm Chamfer dimension on the outer ring
Тип отверстия
Cylindrical
