Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
190 mm Shoulder diameter inner ring (NN design)
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
8.5 mm Width annular lubrication groove at outer ring
Ширина
60 mm
Ширина B
60 mm Width

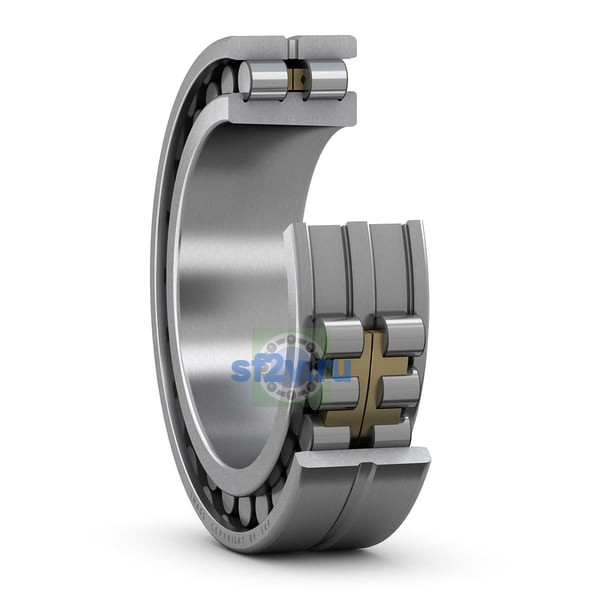

Высокоточный двухрядный цилиндрический роликоподшипник с коническим отверстием и особенность системы смазки
NN 3032 K/SPC2W33
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 171 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 229 mm Abutment diameter housing
min. 221 mm Abutment diameter housing
Размер dn: положение масляной форсунки.
214.4 mm Oil nozzle position (not for variants with TNHA cage)
Размер E: диаметр наружного кольца.
219 mm Raceway diameter outer ring (NN design)
Размер K: диаметр смазочного или крепёжного отверстия.
4.5 mm Diameter lubrication hole (outer ring)
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2.1 mm Chamfer dimension outer ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1.1 mm Chamfer dimension inner ring (bearing with tapered bore)
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 2.5 mm Permissible axial displacement from the normal position of one bearing ring relative to the other (all)
Тип отверстия
Tapered 1:12
Tapered 1:12
Нагрузки, скорости и ресурс
5
Достижимая частота вращения для масловоздушная смазка
4 000 r/min
4 000 r/min
Достижимая частота вращения для смазывание пластичной смазкой
