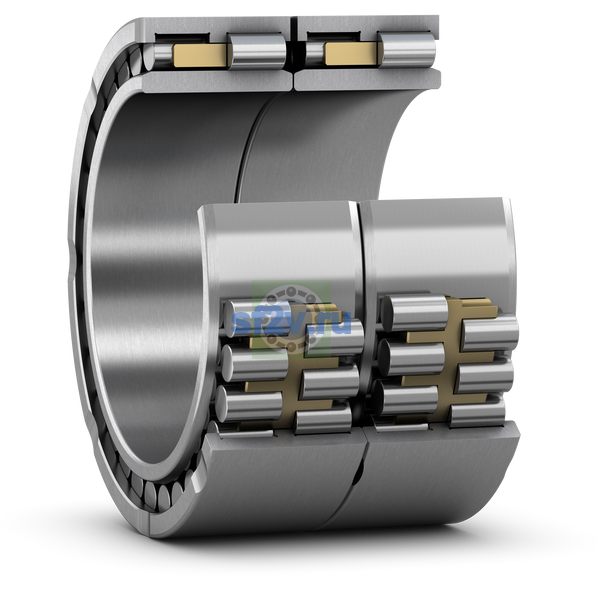

- Внутренний диаметр подшипника (диаметр отверстия d)
-
170 mm
170 mm Bore diameter
- Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
-
≈ 211.5 mm Outer ring shoulder diameter
- Наружный диаметр подшипника D
-
230 mm
230 mm Outside diameter
- Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
-
6 mm Width of annular groove
- Ширина
-
160 mm
- Ширина B
-
160 mm Total bearing width over inner ring(s) mm
- Ширина наружного кольца C
-
160 mm Total bearing width over outer ring(s) mm
- Размер F: диаметр внутреннего кольца или его дорожки качения.
-
185.5 mm Raceway diameter inner ring
- Размер K: диаметр смазочного или крепёжного отверстия.
-
3.5 mm Diameter lubrication hole (outer ring)
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 2 mm Corner radius/chamfer inner ring
- Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
-
min. 2 mm Chamfer dimension on the outer ring
- Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
-
2 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
- Тип отверстия
-
Cylindrical
Cylindrical
