Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
156.4 mm Shoulder diameter inner ring (NN design)
Ширина
52 mm
Ширина B
52 mm Width

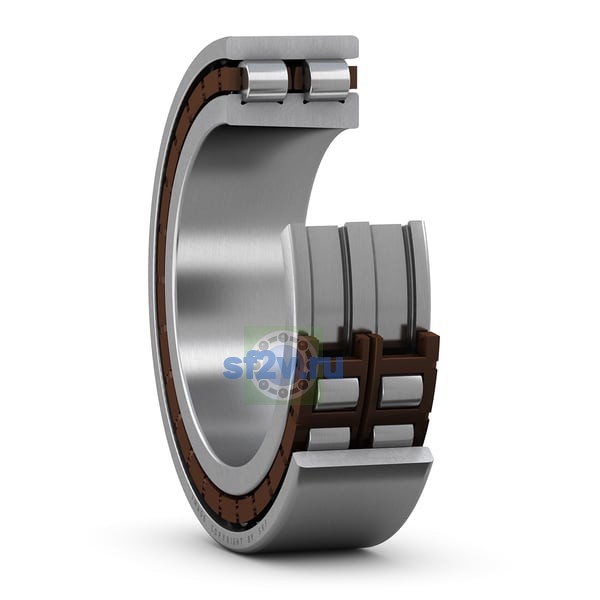

Высокоточный двухрядный цилиндрический роликоподшипник с коническим отверстием
NN 3026 KTN9/SP
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 140 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 190 mm Abutment diameter housing
min. 183 mm Abutment diameter housing
Размер dn: положение масляной форсунки.
179.6 mm Oil nozzle position (not for variants with TNHA cage)
Размер E: диаметр наружного кольца.
182 mm Raceway diameter outer ring (NN design)
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2 mm Chamfer dimension outer ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1.1 mm Chamfer dimension inner ring (bearing with tapered bore)
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 3 mm Permissible axial displacement from the normal position of one bearing ring relative to the other (all)
Тип отверстия
Tapered 1:12
Tapered 1:12
Нагрузки, скорости и ресурс
5
Достижимая частота вращения для масловоздушная смазка
4 800 r/min
4 800 r/min
Достижимая частота вращения для смазывание пластичной смазкой
