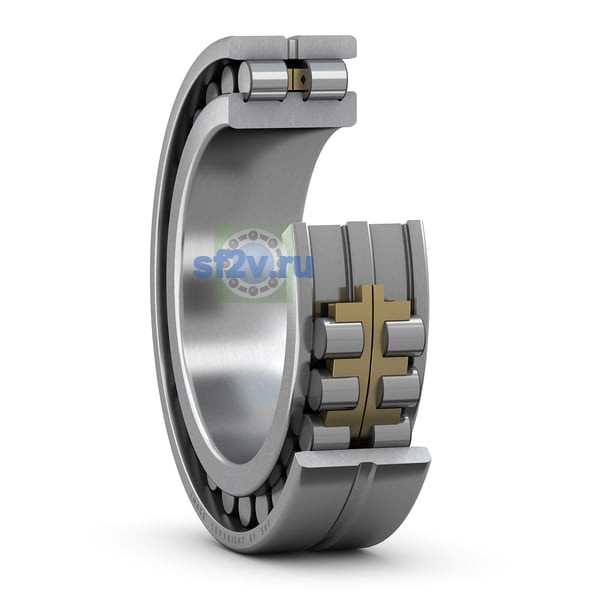

Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
204 mm Shoulder diameter inner ring (NN design)
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
8.9 mm Width annular lubrication groove at outer ring
Ширина
67 mm
Ширина B
67 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 181 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 249 mm Abutment diameter housing
min. 238 mm Abutment diameter housing
Размер dn: положение масляной форсунки.
230.8 mm Oil nozzle position (not for variants with TNHA cage)
Размер E: диаметр наружного кольца.
236 mm Raceway diameter outer ring (NN design)
Размер K: диаметр смазочного или крепёжного отверстия.
4.5 mm Diameter lubrication hole (outer ring)
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2.1 mm Chamfer dimension outer ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 2.5 mm Permissible axial displacement from the normal position of one bearing ring relative to the other (all)
Тип отверстия
Cylindrical
Cylindrical
Нагрузки, скорости и ресурс
5
Достижимая частота вращения для масловоздушная смазка
3 600 r/min
3 600 r/min
Достижимая частота вращения для смазывание пластичной смазкой
