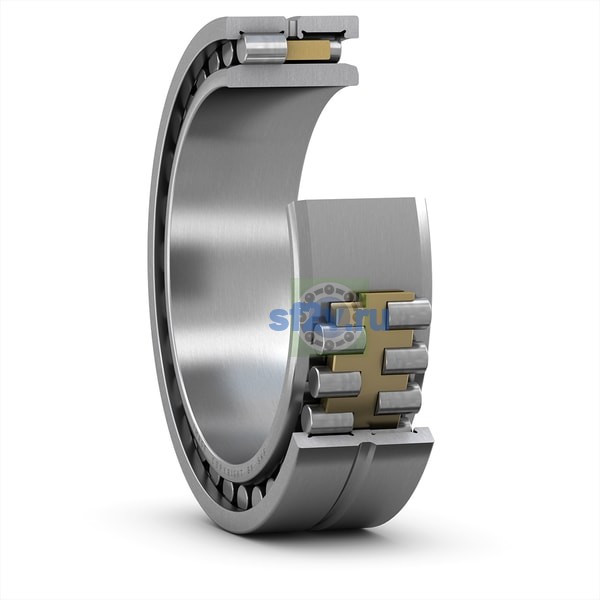

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
419 mm Shoulder diameter outer ring (NNU design)
Наружный диаметр подшипника D
460 mm460 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
16.7 mm Width annular lubrication groove at outer ring
Ширина
118 mm
Ширина B
118 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 375 mm Abutment diameter shaft (NNU design)
min. 353 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 447 mm Abutment diameter housing
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 383 mm Abutment diameter shaft (NNU design; not for tapered bore)
Размер dn: положение масляной форсунки.
381.5 mm Oil nozzle position (not for variants with TNHA cage)
Размер F: диаметр внутреннего кольца или его дорожки качения.
379 mm Raceway diameter inner ring (NNU design)
Размер K: диаметр смазочного или крепёжного отверстия.
9 mm Diameter lubrication hole (outer ring)
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 3 mm Chamfer dimension outer ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 3 mm Chamfer dimension inner ring (bearing with tapered bore)
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2.5 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 5.5 mm Permissible axial displacement from the normal position of one bearing ring relative to the other (all)
Тип отверстия
Cylindrical
Cylindrical
Нагрузки, скорости и ресурс
5
Достижимая частота вращения для масловоздушная смазка
1 700 r/min
1 700 r/min
Достижимая частота вращения для смазывание пластичной смазкой
