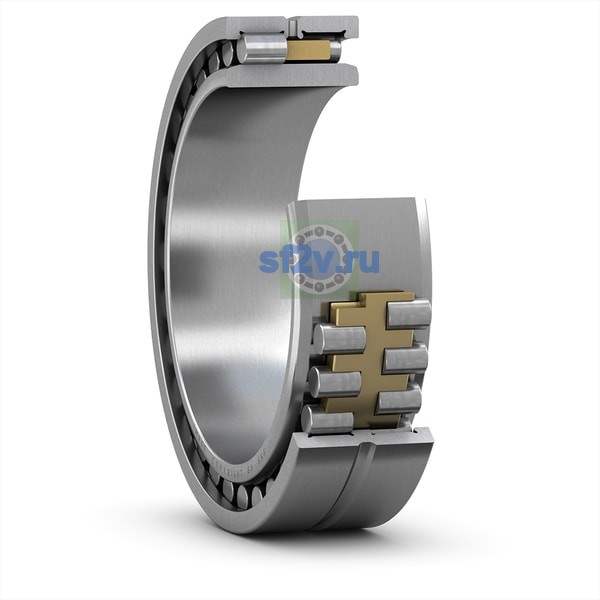

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
821.2 mm Shoulder diameter outer ring (NNU design)
Наружный диаметр подшипника D
900 mm900 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
22.3 mm Width annular lubrication groove at outer ring
Ширина
230 mm
Ширина B
230 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 732 mm Abutment diameter shaft (NNU design)
min. 693 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 877 mm Abutment diameter housing
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 744 mm Abutment diameter shaft (NNU design; not for tapered bore)
Размер dn: положение масляной форсунки.
755.4 mm Oil nozzle position (not for variants with TNHA cage)
Размер F: диаметр внутреннего кольца или его дорожки качения.
738 mm Raceway diameter inner ring (NNU design)
Размер K: диаметр смазочного или крепёжного отверстия.
12 mm Diameter lubrication hole (outer ring)
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 6 mm Chamfer dimension outer ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 5 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 6 mm Permissible axial displacement from the normal position of one bearing ring relative to the other (all)
Тип отверстия
Cylindrical
Cylindrical
Нагрузки, скорости и ресурс
5
Достижимая частота вращения для масловоздушная смазка
600 r/min
600 r/min
Достижимая частота вращения для смазывание пластичной смазкой
