Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
73.3 mm Shoulder diameter inner ring (NN design)
Ширина
26 mm
Ширина B
26 mm Width

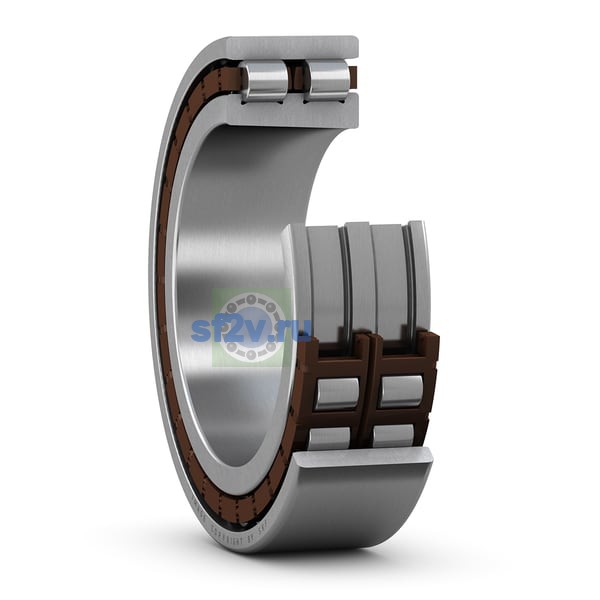

Высокоточный двухрядный цилиндрический роликоподшипник с коническим отверстием
NN 3012 KTN/SPVerify tolerance
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 66.5 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 88.5 mm Abutment diameter housing
min. 87 mm Abutment diameter housing
Размер dn: положение масляной форсунки.
85 mm Oil nozzle position (not for variants with TNHA cage)
Размер E: диаметр наружного кольца.
86.1 mm Raceway diameter outer ring (NN design)
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.1 mm Chamfer dimension outer ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.6 mm Chamfer dimension inner ring (bearing with tapered bore)
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 1.5 mm Permissible axial displacement from the normal position of one bearing ring relative to the other (all)
Тип отверстия
Tapered 1:12
Tapered 1:12
Нагрузки, скорости и ресурс
5
Достижимая частота вращения для масловоздушная смазка
11 000 r/min
11 000 r/min
Достижимая частота вращения для смазывание пластичной смазкой
