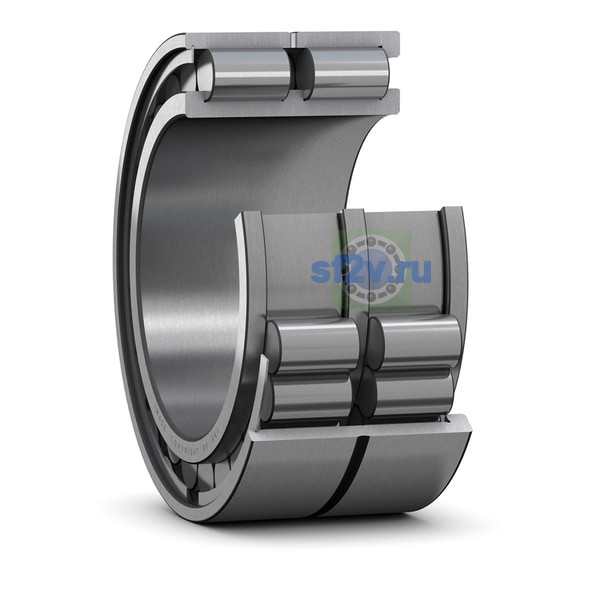

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 531 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
560 mm560 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 485 mm Shoulder diameter inner ring
Ширина
243 mm
Ширина B
243 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 403 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 539 mm Abutment diameter housing
Размер das: диаметр упорного бурта вала.
417 mm Abutment diameter shaft
Размер K: диаметр смазочного или крепёжного отверстия.
5 mm Diameter lubrication hole (outer ring)
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 5 mm Chamfer dimension (open bearings)
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 5 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 4 mm Fillet radius
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 4 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 11 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
