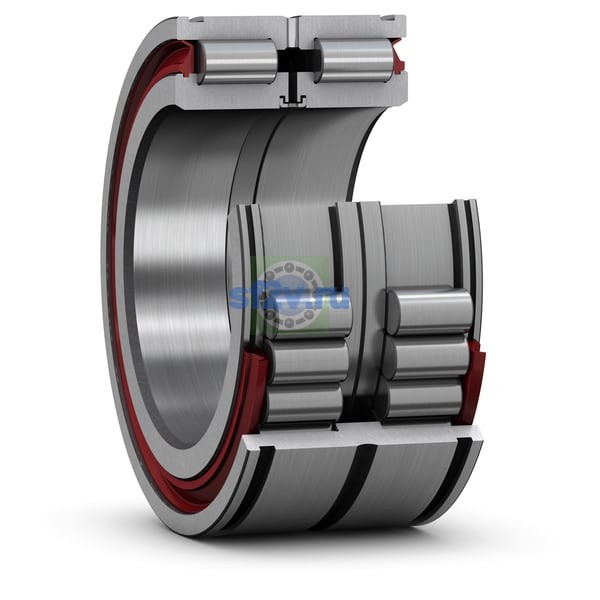

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
200 mm
200 mm Bore diameter
Размер D3: диаметр канавки стопорного кольца; в отдельных изделиях — внутренний диаметр стопорной гайки или диаметр фланца.
264 mm Snap ring groove diameter at outer ring
Наружный диаметр подшипника D
270 mm
270 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 227.5 mm Shoulder diameter inner ring
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
5.2 mm Width snap ring groove outer ring
Размер b1: ширина кольцевой смазочной канавки внутреннего / наружного кольца либо фиксирующего паза.
7 mm Width annular lubrication groove outer ring
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
73.2 mm Distance between two snap ring grooves of the outer ring outside surface
Размер Ca1: ширина упора под стопорное кольцо SW у герметичного подшипника.
65 mm Abutment width applying for SW snap rings (sealed brg.)
Размер Ca2: ширина упора под стопорное кольцо DIN 471 у герметичного подшипника.
63 mm Abutment width applying for DIN 471 snap rings (sealed brg.)
Ширина
80 mm
Ширина B
80 mm Width
Ширина наружного кольца C
79 mm Outer ring width (sealed bearing) mm
Размер C2: расстояние от торца наружного кольца до канавки стопорного либо O-образного уплотнительного кольца.
2.9 mm Distance outer ring side face - snap ring groove (sealed bearing)
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 207 mm Abutment diameter shaft
Размер das: диаметр упорного бурта вала.
223 mm Abutment diameter shaft
Размер K: диаметр смазочного или крепёжного отверстия.
4 mm Diameter lubrication hole (outer ring)
Размер r: размер фаски или радиус сопряжения наружного кольца, втулки либо резинового посадочного кольца.
min. 1.8 mm Chamfer dimension (sealed bearing)
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1.5 mm Fillet radius
Тип отверстия
Cylindrical
