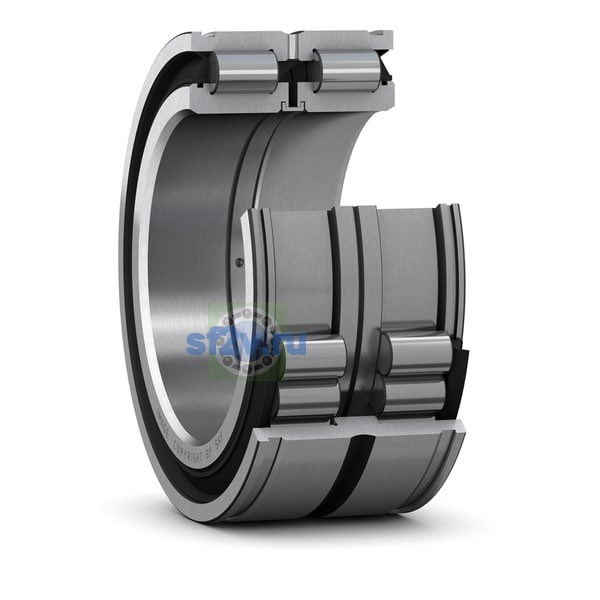

- Внутренний диаметр подшипника (диаметр отверстия d)
-
30 mm
30 mm Bore diameter
- Размер D3: диаметр канавки стопорного кольца; в отдельных изделиях — внутренний диаметр стопорной гайки или диаметр фланца.
-
53 mm Snap ring groove diameter at outer ring
- Наружный диаметр подшипника D
-
55 mm
55 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 40.6 mm Shoulder diameter inner ring
- Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
-
2.1 mm Width snap ring groove outer ring
- Размер b1: ширина кольцевой смазочной канавки внутреннего / наружного кольца либо фиксирующего паза.
-
7.5 mm Width annular lubrication groove outer ring
- Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
-
28.2 mm Distance between two snap ring grooves of the outer ring outside surface
- Размер Ca1: ширина упора под стопорное кольцо SW у герметичного подшипника.
-
25 mm Abutment width applying for SW snap rings (sealed brg.)
- Размер Ca2: ширина упора под стопорное кольцо DIN 471 у герметичного подшипника.
-
24 mm Abutment width applying for DIN 471 snap rings (sealed brg.)
- Ширина
-
34 mm
- Ширина B
-
34 mm Width
- Ширина наружного кольца C
-
33 mm Outer ring width (sealed bearing) mm
- Размер C2: расстояние от торца наружного кольца до канавки стопорного либо O-образного уплотнительного кольца.
-
2.4 mm Distance outer ring side face - snap ring groove (sealed bearing)
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
min. 34 mm Abutment diameter shaft
- Размер das: диаметр упорного бурта вала.
-
38.7 mm Abutment diameter shaft
- Размер K: диаметр смазочного или крепёжного отверстия.
-
4.5 mm Diameter lubrication hole (outer ring)
- Размер r: размер фаски или радиус сопряжения наружного кольца, втулки либо резинового посадочного кольца.
-
min. 0.5 mm Chamfer dimension (sealed bearing)
- Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
-
min. 0.3 mm Chamfer dimension
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 0.3 mm Fillet radius
- Тип отверстия
-
Cylindrical
