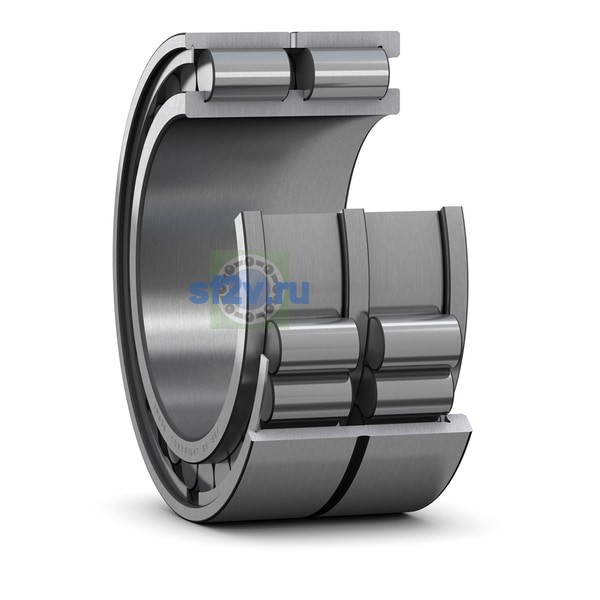

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 434 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
480 mm480 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 370 mm Shoulder diameter inner ring
Ширина
218 mm
Ширина B
218 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 339 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 462 mm Abutment diameter housing
Размер das: диаметр упорного бурта вала.
360 mm Abutment diameter shaft
Размер K: диаметр смазочного или крепёжного отверстия.
5 mm Diameter lubrication hole (outer ring)
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 4 mm Chamfer dimension (open bearings)
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 4 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 3 mm Fillet radius
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 3 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 9 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
