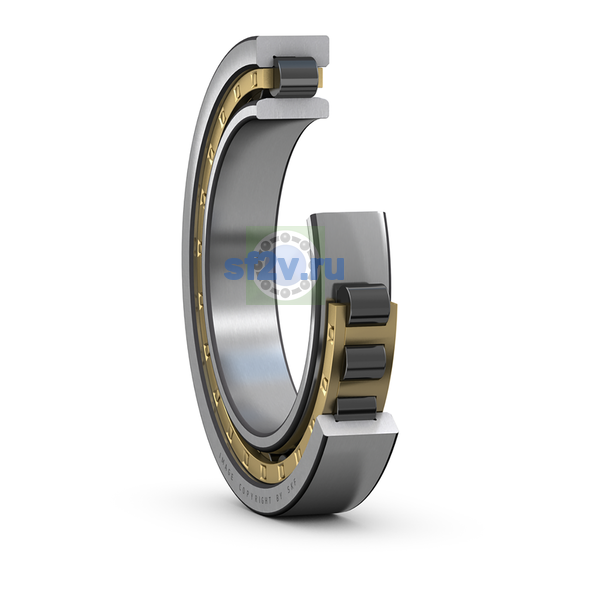

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 101 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
115 mm115 mm Outside diameter
Ширина
20 mm
Ширина B
20 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 83 mm Abutment diameter shaft
min. 80 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 109 mm Abutment diameter housing
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 87 mm Abutment diameter shaft
Размер F: диаметр внутреннего кольца или его дорожки качения.
85 mm Raceway diameter inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Fillet radius
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 1 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 3 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
