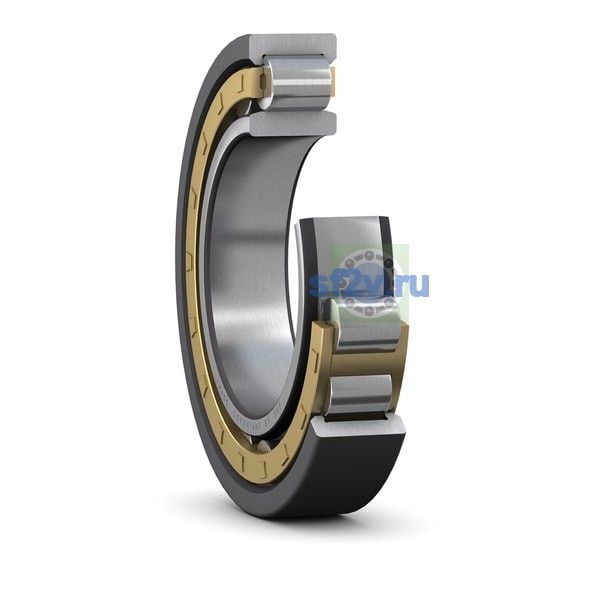

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 95.7 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
110 mm110 mm Outside diameter
Ширина
22 mm
Ширина B
22 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 70 mm Abutment diameter shaft
min. 69 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 101 mm Abutment diameter housing
min. 100.65 mm Abutment diameter shaft
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 74 mm Abutment diameter shaft
Размер F: диаметр внутреннего кольца или его дорожки качения.
72 mm Raceway diameter inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.5 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1.5 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1.5 mm Fillet radius
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 1.5 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 1.4 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
