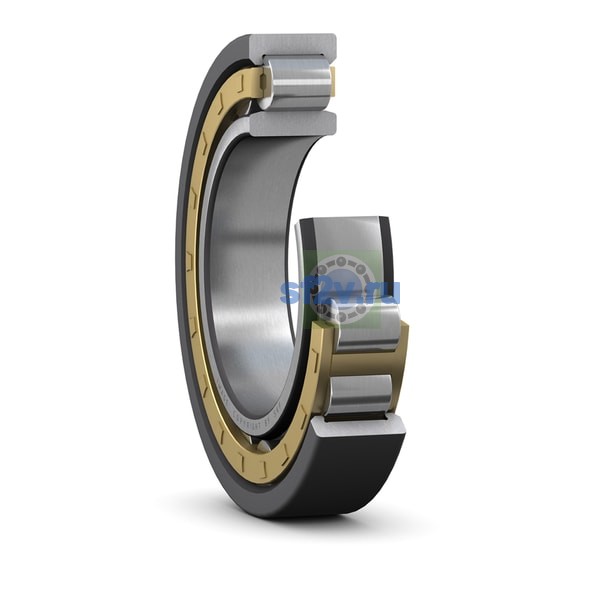

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 157 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
180 mm180 mm Outside diameter
Ширина
34 mm
Ширина B
34 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 116 mm Abutment diameter shaft
min. 112 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 168 mm Abutment diameter housing
min. 161.5 mm Abutment diameter shaft
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 122 mm Abutment diameter shaft
Размер F: диаметр внутреннего кольца или его дорожки качения.
119 mm Raceway diameter inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2.1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 2.1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2 mm Fillet radius
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 2 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 1.7 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
