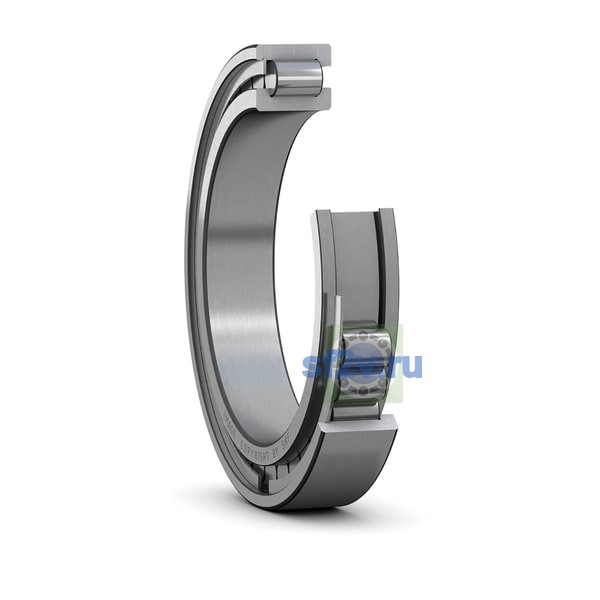

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 815 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
870 mm870 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 767 mm Shoulder diameter inner ring
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 855 mm Abutment diameter housing
Ширина
74 mm
Ширина B
74 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 725 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 855 mm Abutment diameter housing
Размер das: диаметр упорного бурта вала.
759 mm Abutment diameter shaft
Размер E: диаметр наружного кольца.
831 mm Raceway diameter outer ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 4 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 3 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 8 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
