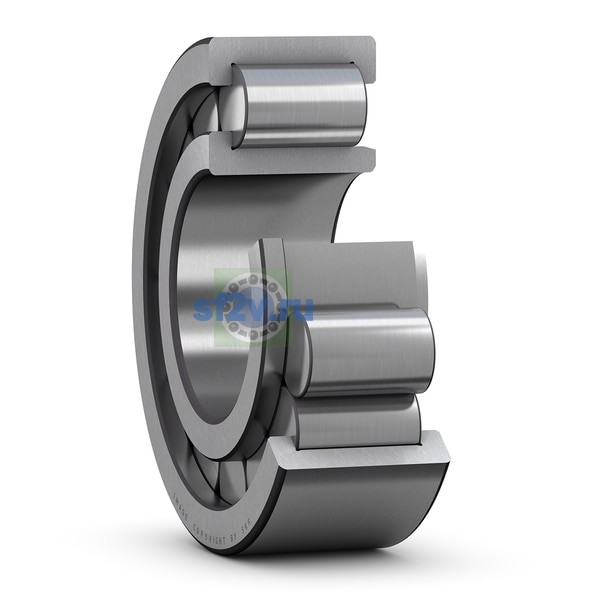

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 342 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
420 mm420 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 266 mm Shoulder diameter inner ring
Ширина
138 mm
Ширина B
138 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 221 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 398 mm Abutment diameter housing
Размер das: диаметр упорного бурта вала.
252 mm Abutment diameter shaft
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
max. 232 mm Abutment diameter shaft
Размер F: диаметр внутреннего кольца или его дорожки качения.
238.65 mm Raceway diameter inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 5 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 4 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 9 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
